Диалоговое окно New Dimension Style вкладка Primary Units

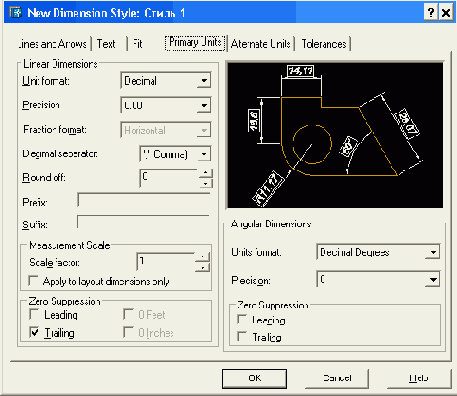

Рисунок 5.11. Диалоговое окно New Dimension Style, вкладка Primary Units
Область Linear Dimensions (Линейные размеры) включает в себя следующие поля характеристик:
- Unit format (Формат единиц);
- Precision (Точность);
- Fraction format (Формат дробей);
- Decimal separator (Десятичный разделитель);
- Round off (Округление);
- Prefix (Префикс);
- Suffix (Суффикс).
Кроме того, внутри области Linear Dimensions (Линейные размеры) находятся еще две внутренние области. Первая область Measurement Scale (Масштаб измерений) содержит масштабный множитель Scale factor (Масштаб), на который умножаются все линейные размеры. Этот множитель применяется только к пространству листа, если установлен соответствующий флажок Apply to layout dimensions only (Только для размеров на листе).
Другая внутренняя область Zero Suppression (Подавление нулей) с помощью установки соответствующих флажков позволяет управлять подавлением ведущих или хвостовых нулей, а также выводом нулей в 0 футов и 0 дюймов:
- Leading (Ведущие);
- Trailing (Хвостовые);
- 0 Feet (0 футов);
- 0 Inches (0 дюймов).
Область Angular Dimensions (Угловые размеры) настраивает формат и точность угловых размеров. Здесь тоже есть возможность подавления ведущих и хвостовых нулей.
Следующая вкладка называется Alternate Units (Альтернативные единицы) (Рисунок 5.12).
